EUV光刻机：一台3.5亿欧元的机器，全世界没人能复制

没有这台设备，任何现代AI处理器都造不出来。heise online在关于台积电的报道里、t3n.de在关于EUV光刻的文章里，都解释了这台机器为什么是整个行业的瓶颈。

先说规模。制程工艺的命名，比如“3纳米”“2纳米”，跟结构的实际尺寸没有关系，它们只是代际的名称。真实的元件尺寸大约20纳米。作为对比，冠状病毒约100纳米，人的头发直径8万纳米。苹果目前的一款芯片，在比指甲盖还小的面积上集成了约200亿个晶体管。

这是怎么做到的？光刻是一种反向的摄影。在直径30厘米的硅片上涂一层感光胶，用光把图案投射上去，显影、刻蚀，然后再来一层。这样一层压一层，重复80到100次。问题在于，无法曝光比光的波长小得多的结构。几十年来人们使用波长193纳米的紫外光，靠技巧硬撑：多次曝光，再加一层水。这招不再够用之后，业界转向了EUV，即波长13.5纳米的极紫外光。

光是怎么产生的

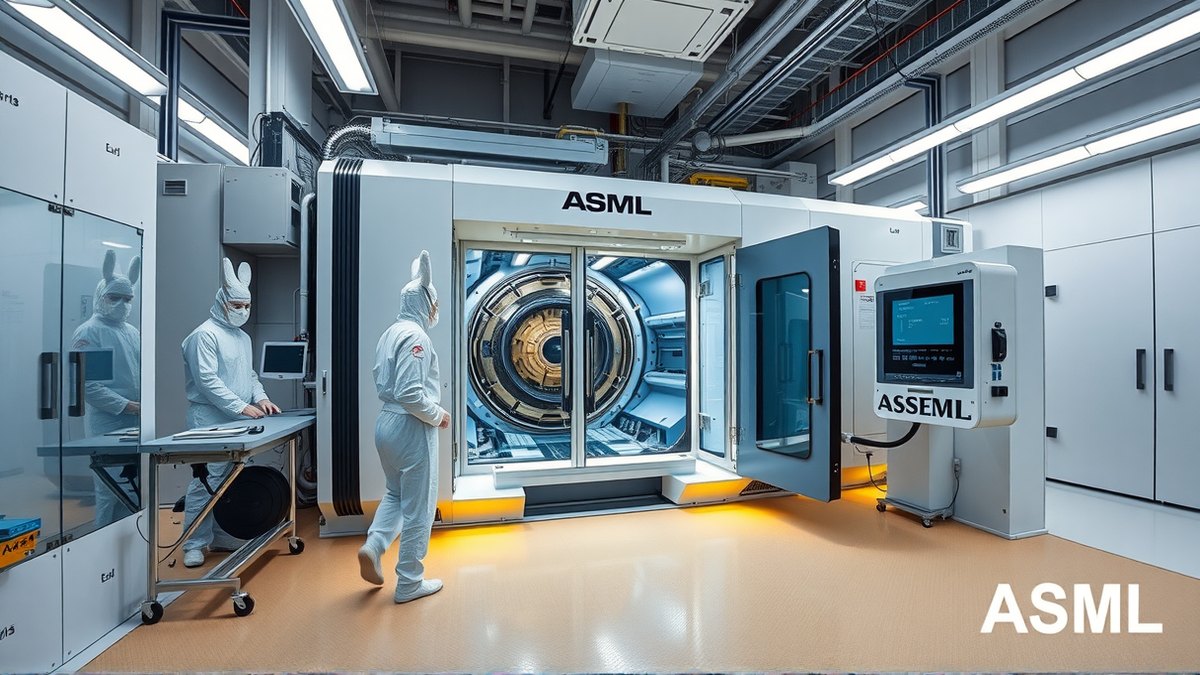

能产生这种光的机器，全世界只有荷兰ASML一家公司制造。一台售价从2亿欧元起步，最新一代大约3.5亿。设备重200吨，运到建厂现场需要三架波音747运输机和几辆卡车。

产生光的过程听起来像一场实验，它本来就是。一滴液态锡穿过真空，激光打它两次：第一击把锡滴压扁，第二击把它蒸发成等离子体，等离子体短暂地发出EUV波段的光。机器每秒做5万次。这种光的能量太强，普通透镜会直接把它吸收，所以用的不是透镜而是反射镜。镜面必须极其平整，这个数字直接来自制造镜片的蔡司：如果把一面镜子放大到德国的面积，最大的起伏也只有十分之一毫米。

为什么没人能复制

投资规模解释了为什么单个国家无法复制整条链条。heise指出，对台湾来说台积电就像一面“硅盾”。文中引用的估算称，这里一旦停产，全球国内生产总值将下降约10%。背后还有政治问题：t3n提到美国政府的指控，称有一台先进的EUV机器流入了中国。这本身就说明这种设备是多么具有战略价值的资产。

对欧洲的读者来说，这不只是技术趣闻。荷兰在光刻上的垄断和德国的反射镜，是全球芯片供应链中欧洲仍然占据不可绕过位置的仅有的环节。其余的部分，设计、生产和封装，分散在台湾、韩国、美国和中国。这既是欧洲技术主权讨论中最好的论据，也是最脆弱的一点：只要台海发生一场冲突，整条链条就会停摆。
